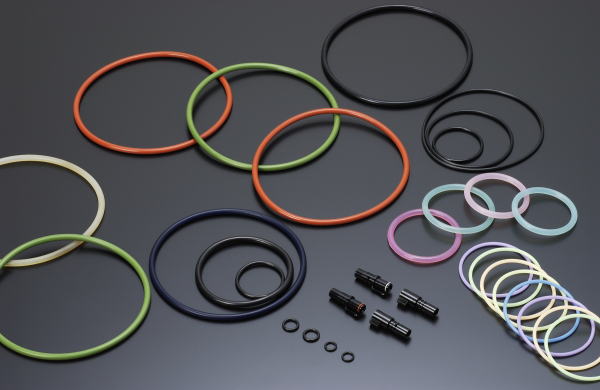

O ring
コンパクトで組み込みが容易に出来、シール材として優れた特徴をもつことから、あらゆる機器に応用されており様々な種類があります。
弊社では一般機器用のＪＩＳ規格品から規格外品・送り焼き品・ＦＦＫＭのＯリングも製造しております。
Ｏリングの種類
| 種類 |
記号 |
適用 |
参考 |
| 材料別 |
１種Ａ |
１Ａ |
耐鉱物油用で硬度Ｈｓ７０° |
ＮＢＲ相当 |
| １種Ｂ |
１Ｂ |
耐鉱物油用で硬度Ｈｓ９０° |
ＮＢＲ相当 |
| ２種 |
２ |
耐ガソリン用 |
ＮＢＲ相当 |
| ３種 |
３ |
耐動植物油用 |
ＳＢＲ・ＥＰＤＭ相当 |
| ４種Ｃ |
４Ｃ |
耐熱耐寒用 |
シリコンゴム相当 |
| ４種Ｄ |
４Ｄ |
耐熱用 |
フッ素ゴム相当 |
| 用途別 |
運動用 |
Ｐ |
|
| 固定用 |
Ｇ |
|
| 真空用 |
Ｖ |
|
Ｏリングの特徴
| 利点 |
注意点 |
| Ｏリング取り付け部の構造が簡単で、機器の小型化・軽量化が図れる。 |
運動用は摺動面は滑らかに仕上げる。 |
| 価格が安い。 |
圧力によってバックアップリングを使用する。 |
| 広範囲に使用出来る。（適応する温度・圧力・薬品・運動・固定用等がある） |
さまざまな種類があるので選定を間違えない。 |
利点
- Ｏリング取り付け部の構造が簡単で、機器の小型化・軽量化が図れる。
- 価格が安い。
- 広範囲に使用出来る。（適応する温度・圧力・薬品・運動・固定用等がある）
注意点
- 運動用は摺動面は滑らかに仕上げる。
- 圧力によってバックアップリングを使用する。
- さまざまな種類があるので選定を間違えない。
